Technologie: Inteligentní dohled a správa zařízení

V aktuální nabídce jsou NMS (network management system) kontroléry, kterými lze monitorovat provozní stavy síťových zařízení, obsluha tak získá nástroj pro jednotný dohled a správu.

Základní funkcí kontrolérů je do sebe agregovat informace o provozu sledovaných zařízení a v případě definovaných výpadků informovat obsluhu o problémech.

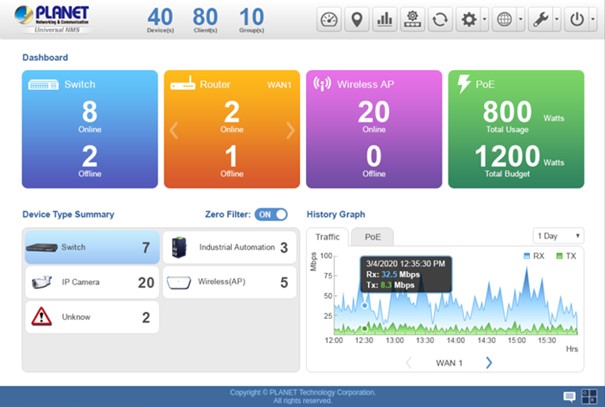

Přehledovým prvkem kontrolérů bývá DASHBOARD ~ přehledová obrazovka s aktuálním stavem systémů.

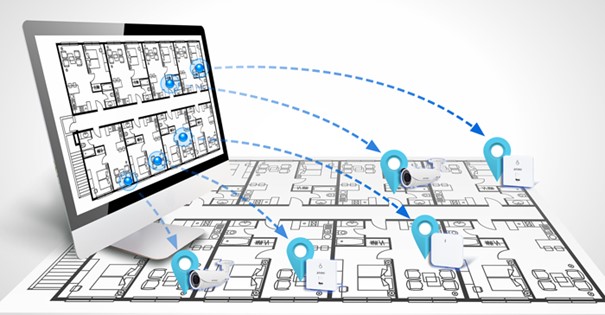

Ten je doplněn mapou výskytu problému, obsluha získá snadnější geolokační přehled o kritické situaci.

V rámci datové infrastruktury je kontrolér autonomním zařízením, nevyžaduje registraci do cloudu nebo jiné externí služby. Ani jeho selhání nemá vliv na sledovaná zařízení, jde o čistě monitorovací prvek, ať už se jedná o přepínače nebo WiFi jednotky rozsáhlejší bezdrátové sítě.

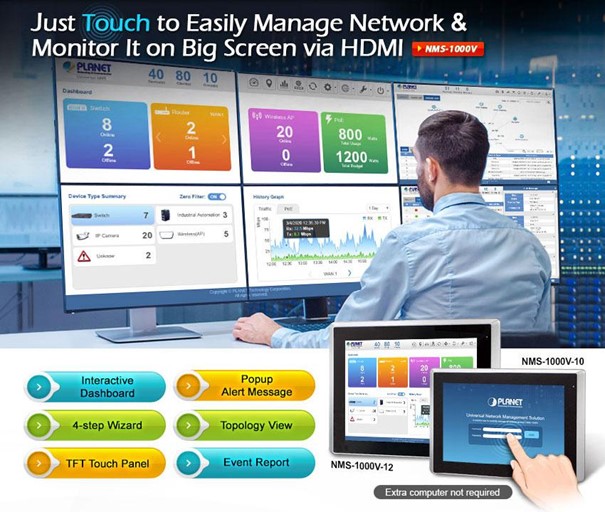

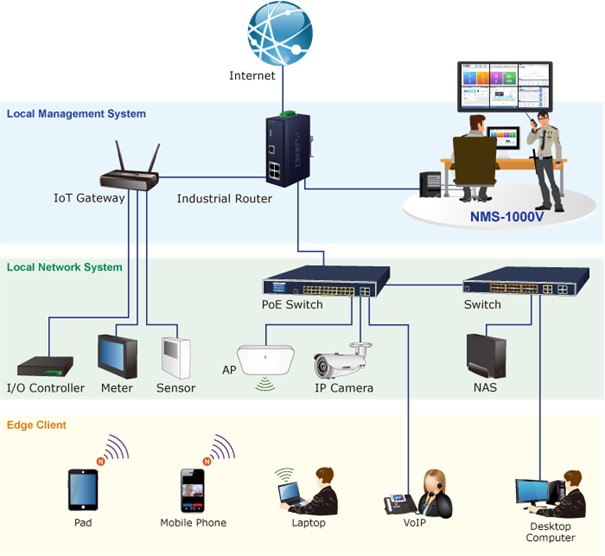

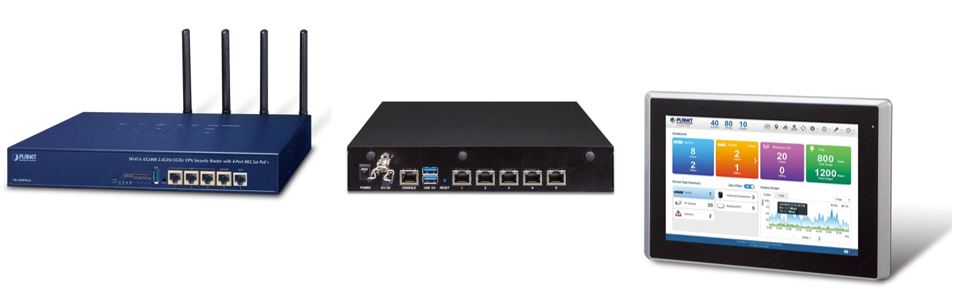

Funkce NMS kontrolérů síťových a WiFi zařízení je již implementována v řadě zařízení. Základním WiFi kontrolérem je řada VPN Security bran VR-300, univerzálním je model NMS‑500, včetně displeje a možností připojit další LCD je model NMS-1000V.

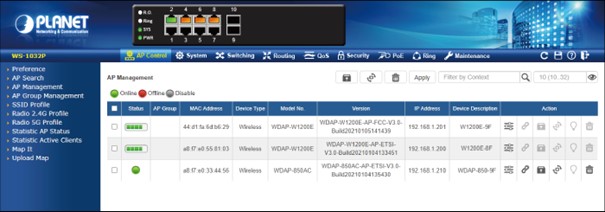

Dohled na WiFi sítěmi je možný i díky kontrolérům, které jsou implementované jako software moduly v některých modelech přepínačů, například WS-1032P.

Napájení po Ethernetu PoE

Napájení po Ethernetu s jeho výhodami umožnilo vzniku několika zařízení se zajímavými funkcemi pro řízení a přehled o napájených aktivních prvcích. O jaké výhody aktivního PoE se jedná a proč se držet technologie definované dle IEEE 802.3?

·       Uspoříte materiál pro instalaci kabeláže, s PoE jde o efektivní instalaci pouze jednoho RJ-45 rozhraní na každé straně.

·       Snadná záloha napájení při výpadku primárních zdrojů ze sítě 230V.

·       Vždy jde o bezpečné napětí; usnadňuje instalaci v kritických provozech jako bazény a venkovní prostory.

·       Umožňuje dálkový a automatizovaný restart zařízení včetně plánovaného vypnutí (na noc).

·       Ve spojení i nad 1000Base-T rozhraním.

·       PoE zařízení jsou statisticky spolehlivější.

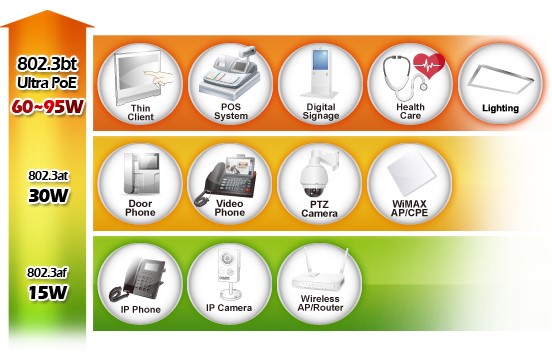

Napájecí výkon se s vývojem standardů IEEE 802.3 rozšířil až k dnešním 100W na jediném fyzickém připojení.

Dnešní PoE není jenom o napájení ale i nabídce nadstandardních funkcí:

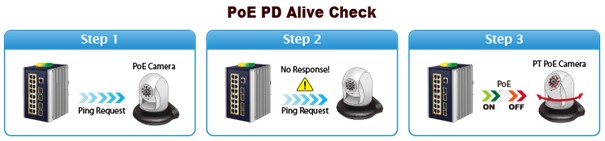

·       PD (powered device alive check) detekuje pomocí ICMP aktivitu zařízení, v případě kolapsu je může automaticky restartovat:

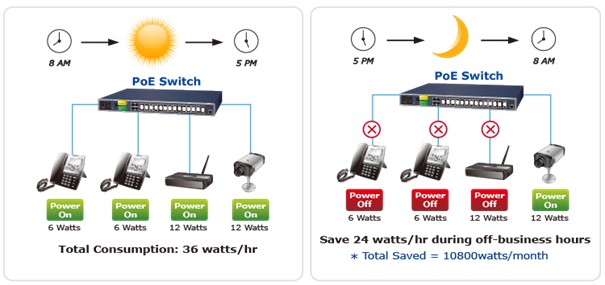

·       Napájená zařízení lze vypínat dle denního plánu:

·       Zařízení citlivá na nepřetržitý provoz (zpravidla IP kamery) je možné periodicky restartovat v době, kdo to je vhodné:

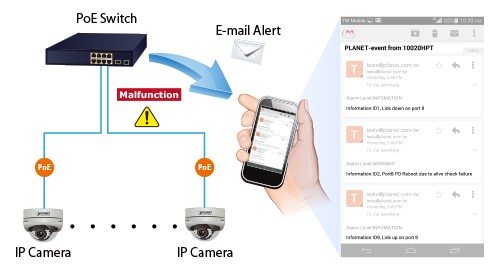

·       O kolapsu napájeného zařízení lze informovat správce:

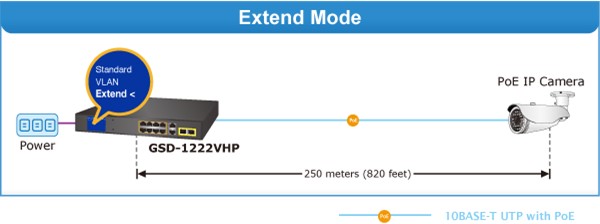

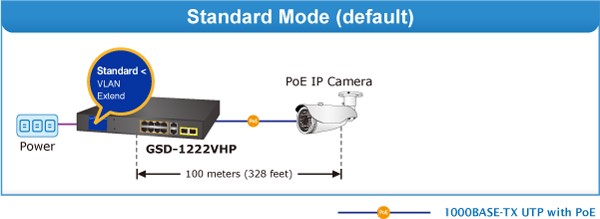

·       Některé porty lze přepnout do „extended“ režimu a díky tomu lze připojit aktivní koncové zařízení na delší fyzickou vzdálenost <200m:

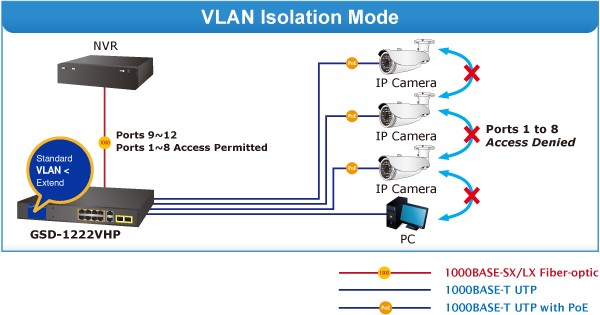

·       Některé aplikace je výhodnější provozovat v odděleném VLAN režimu:

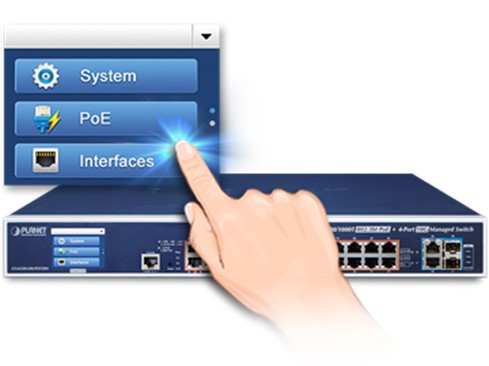

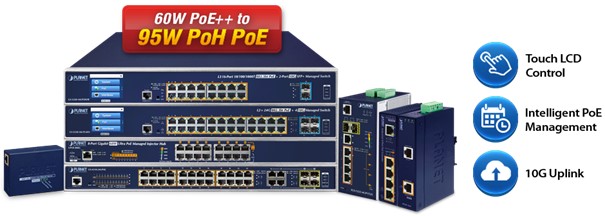

·       Některé modely napájecích zařízení na sobě mají LCD displej pro rychlý přehled a přímé ovládání:

Off-grid ostrovní PV fotovoltaické napájení ethernet systémů Planet

Při návrhu dohledových kamerových systémů na odlehlých nebo špatně dostupných místech se specialisté a projektanti setkávají s řadou překážek. Jednou z mnoha je neexistující napájecí síť a nebo napájení, které není v čase spolehlivé.

Jedním z řešení je možné přímé napájení a jeho záloha vhodnou baterií. Výrobce Planet uvádí na trh skupinu zařízení, která na jedné straně řídí napájecí část systému a na druhé poskytuje Ethernet infrastrukturu včetně napájení PoE (power over ethernet) pro přímé napojení aktivních prvků jako jsou IP kamery, WiFi bezdrátové jednotky a další komponenty aktivní telemetrie.

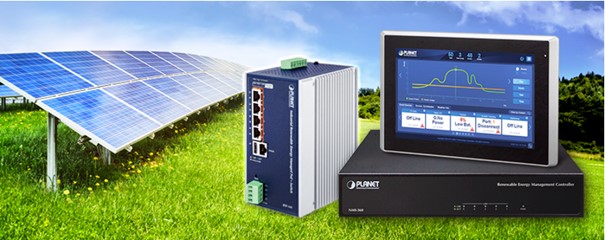

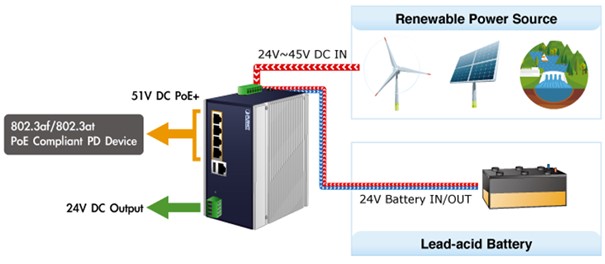

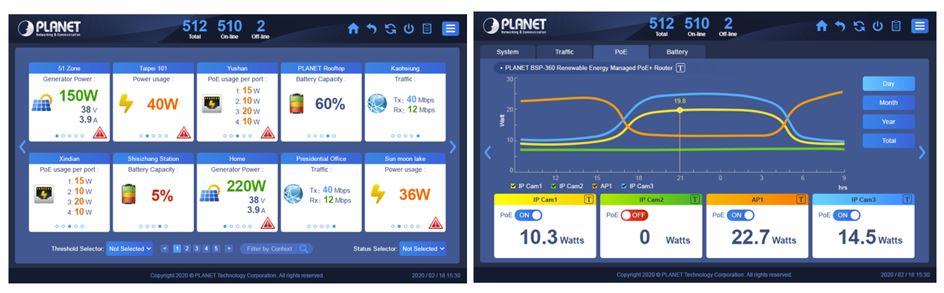

Centrální jednotkou bude Planet BSP-360, který je přepínačem a zároveň routerem s aktivními gigabitovými PoE porty (IEEE 802.3at) a stabilizovaným DC +24V výstupem. Obsahuje vnitřní WEB prostředí pro správu a monitoring přímo napojených PV solárních panelů a Pb záložní baterie.

Disponuje zabudovaným routerem s firewallem, L2TP klientem a řízením PoE připojených zařízení s funkcemi ICMP alive check a schedulerem pro plánovaný provoz. Jeho provedení je průmyslové pro trvalý provoz při teplotách -10~60°C.

Primárním zdrojem nemusí být fotovoltaický PV panel, ale může to být jiný zdroj s vhodným a BSP slučitelným napětím DC 24~45V. Pro zálohu se uvažuje použití baterie olověných článků s pracovním napětím 24V.

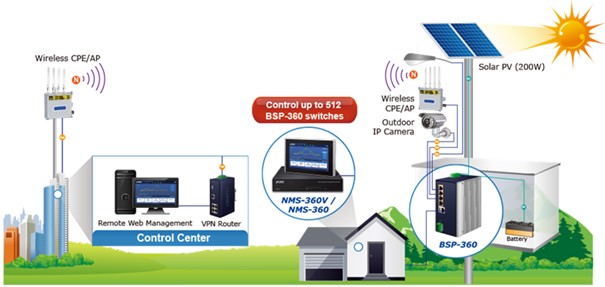

Aktivní BSP jednotky lze monitorovat centrálním dohledovým kontrolérem NMS-360 či jeho variantou s displejem NMS-360V.

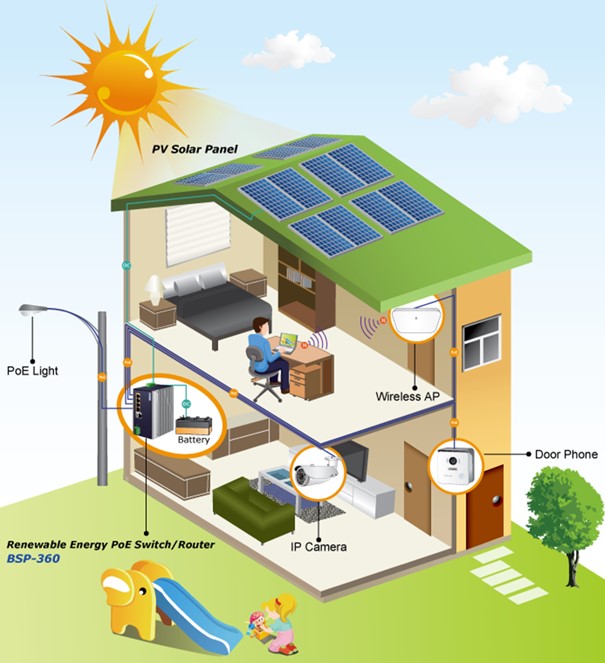

Ostrovní napájení ve spojení s využitím solární energie si lze představit i na vaší chatě ;-)

Long reach PoE (LRP) řešení přenosu dat po koaxiálním vedení včetně napájení

Nejde o nové a revoluční řešení z pohledu technologie, ale jistě bude velmi přínosným řešením z pohledu použití v kombinaci PoE systémů a koaxiální infrastrukturou. Zásadní provozní vlastností je delší spojení pro koncová zařízení instalovaná na fyzicky náročných místech jako jsou stožáry, lampy, obvodové pláště budov nebo velké areály.

LRP je v kostce:

·       Řešení proudloužení segmentu Ethernet včetně zvětšení dosahu napájení PoE (power over ethernet) ze 100m až na 1km (po koaxiálním vedení).

·       Technologie postavená na IEEE 1901 a příbuzná s HomePlug AV.

·       Včetně zachování napájení IEEE 802.3at zařízení na konci vedení.

·       Aplikace extenderu je ideální v místě použití IP kamer nebo bezdrátových přístupových bodů na jejich delší přípojné vzdálenosti.

·       Technicky jde o integrované rozšíření možnosti instalovat napájená zařízení do míst vzdálenějších od centrálního switche nebo racku.

·       Lze provozovat v CATV sítích.

·       Není vázaná pouze na koaxiální vedení...

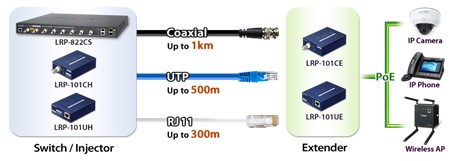

Pro spojení delších segmentů včetně napájení lze využít telefonní nebo UTP kabeláž:

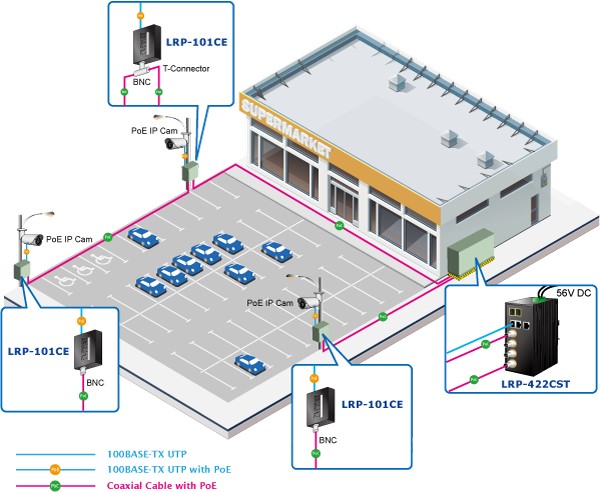

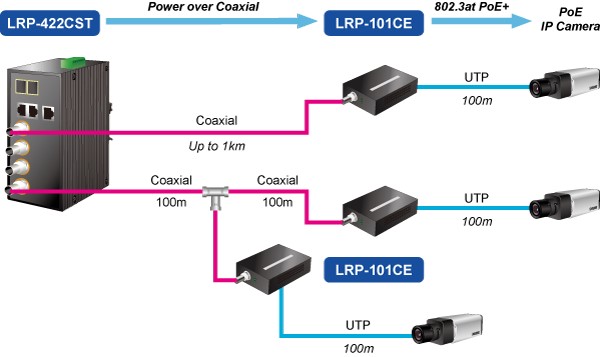

Jednou z klíčových výhod LRP je možné pasivní rozbočení na úrovni fyzického média:

V nabídce naleznete aktivní přepínače s LRP porty pro role koncentrátorů:

Jejich možnosti PoE administrace se shoduje s klasickými PoE Ethernet přepínači včetně funkcí jako je plánovač- scheduler, ICMP detekce, automatický restart a  PoE monitoring.

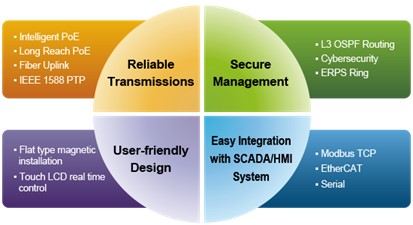

Průmyslová infrastruktura datových sítí

Pro lepší představu se jedná o oblast aplikací, které jsou více náročné na spolehlivost a stabilitu, provozní bezpečnost, ovládání, trvalejší hodnoty a snadné začlenění nadstavbových služeb a protokolů. Prvky průmyslové infrastruktury jsou vždy certifikovány několika institucemi (IEEE, ISO, EN, ITU, atd) a dle mnoha norem, vyžaduje si to jejich náročný provoz.

Pro zmíněné náročnější účely je většina síťových prvků pro tuto oblast přizpůsobena svým provedením a integruje do sebe mnoho speciálních rozhraní.

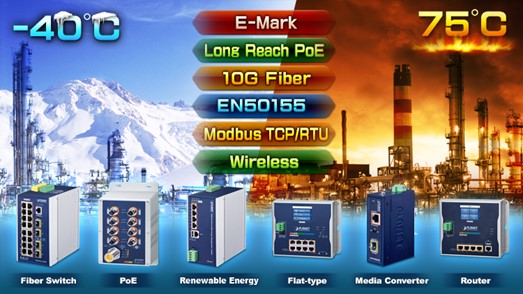

Provedení je odolné vůči vnějším vlivům výkyvu teplot, otřesům, vibracím, elektrostatice a přepětí. Klíčové vlastnosti jsou testovány dle příslušných norem, které lze doložit i pro účely plnění projektových zadání.

V nabídce jsou i modely pro instalace s požadovaným krytím IP67, jsou fakticky vodotěsné:

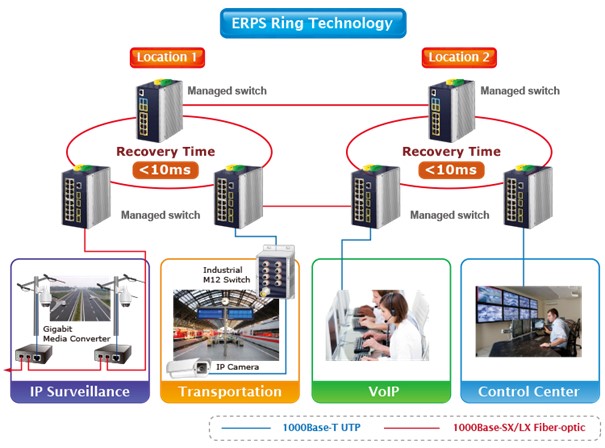

Pro zmiňovanou spolehlivost a stabilitu datové infrastruktury lze aktivní prvky spojovat do záložní kruhové topologie, kdy s využitím protokolů ERPS (ITU-T G.8032) lze dosáhnout rychlého přepojení alternativní větve kruhu v řádu desítek milisekund.

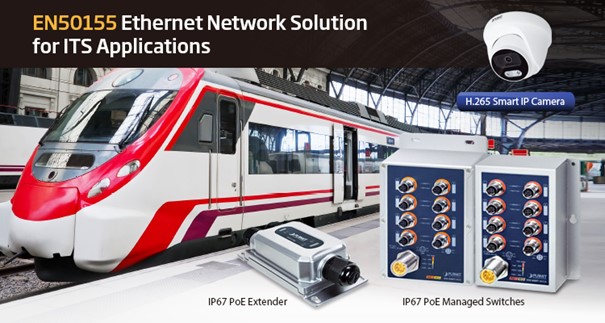

Několik modelů bylo navrženo pro instalaci do prostředků kolejové přepravy, provedení postihuje norma EN50155 pro elektronická zařízení drážních vozidel.

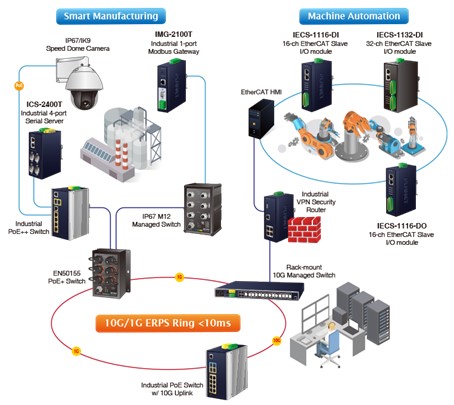

PLANET průmyslové prvky jsou plně kompatibilní s TCP/IP a dalšími průmyslovými protokoly a standardy jako Modbus TCP, EtherCAT nebo MQTT:

Průmyslová automatizace

V současné době se jedná o pojem, který krystalizoval jako celek ve spojení se technologickými změnami s fenoménem Průmyslu 4.0 obecněji pojatého jako internet věcí IoT (internet of things). Jde o evoluční pokrok v řízení a sledování stavu nejen výrobních strojů ale i zařízení, která jsou již součástí našeho běžného pracovního života.

Adaptace na TCP/IP datový provoz umožňuje různorodým zařízením v rámci IoT komunikovat jednotně a k tomu velmi efektivně i z ekonomického hlediska.

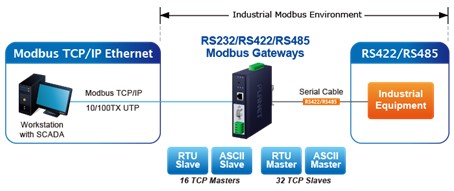

K tomu účelu našly uplatnění dnes populární nadstavby protokolu TCP jako jsou Modbus, EtherCAT, MQTT, nebo jen „obyčejné“ zapouzdření klasických rozhraní (sériové COM) do TCP/IP provozu.

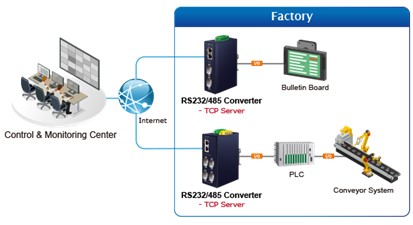

Právě možnost ovládání sériových rozhraní prostřednictvím datové infrastruktury TCP/IP až k aplikacím řízení SCADA (Supervisory Control And Data Acquisition) a HMI (Human Machine Interface) poskytla snadnou a efektivní možnost implementace celých výrobních systémů do jednoho společného světa IoT v rámci evoluce řízení Průmyslu 4.0.

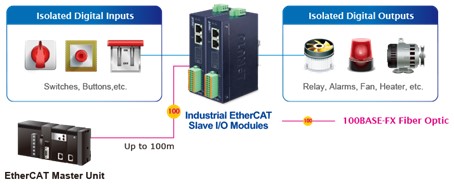

Klasická COM rozhraní doplňují moderní způsoby přenosu, vznikla na základě mnoha požadavků výrobních procesů řízení a zpracování v reálném čase. Jedním z nich je EtherCAT

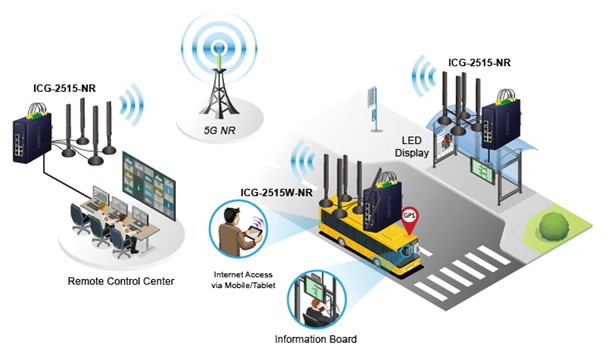

Nebo rozhraní pro plně mobilní použití s využitím mobilních sítí 4. LTE a 5. NG generace. Ve výše zmíněných případech jde opět o prvky v provedení pro průmyslové nasazení, disponují zvýšenou odolností, spolehlivostí, stabilitou, jsou testované a certifikované.

Hlasová telefonní komunikace VoIP (Voice over IP)

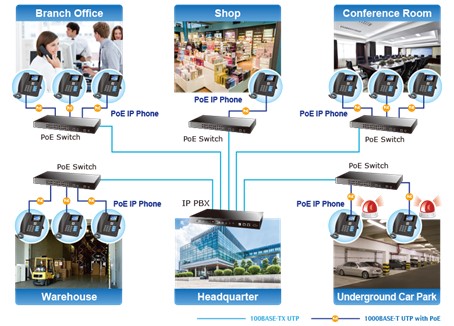

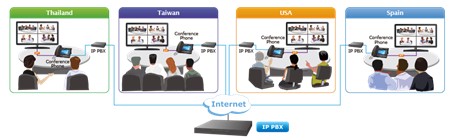

Moderní IPBX ústředny plně nahrazují původní analogové centrály, jejich metoda SIP paketového spojování a signalizace nad TCP/IP provozem je definována jako fakticky 5. generace telefonních ústředen. Zásadní výhody spočívají v ekonomické efektivitě aplikace takových ústředen, snadné konfiguraci a správě; určitě nejsou bez nevýhodných vlastností jako v neposlední řadě vnitřní softwarová složitost.

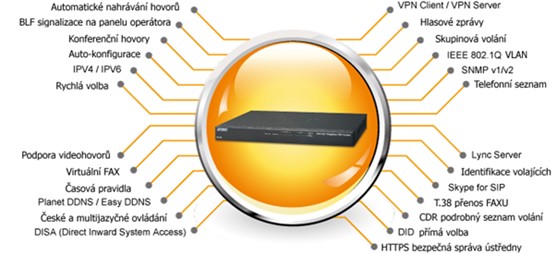

Drtivě převažují hlavní výhody jako je integrace mnoha přidaných funkcí, například to jsou pokročilé automatické odpovídače a vrátní IVR, možnost nahrávání hovorů, detailní statistiky hovorů, volací skupiny a podmíněná přesměrování, návaznost na CMR systémy, atd. Díky moderním audio a video kodekům je to i vysoká kvalita zvuku a obrazu.

Díky těmto výhodným a unifikovaným vlastnostem VoIP se lze dnes levně (někdy i zcela zadarmo) a kvalitně dovolat prakticky po celém světě!

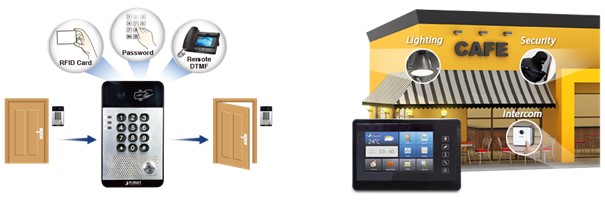

IPBX ústředna se již dnes stává centrálním prvkem domácí komunikace, do kterého lze integrovat několik dílčích systémů od zabezpečení EZS a CCTV, přístupové ACS až po řízení prvků domácí automatizace IoT.

Ústředny s vyšší volací kapacitou pro instalaci do podniků velikostí SMB (small business) a ENT (enterprises) nahradí dosluhující telefonní systémy.

V neposlední řadě i koncové přístroje poskytují mnohem větší uživatelský komfort, nabízí mnoho pracovně i manažersky užitečných funkcí, některé modely jsou spojeny s platformou Android a staly se tak plně aplikačními terminály.
